싸이몬 CIMON SCADA FAQ - 멀티모니터를 설정하는 방법 (2.14 이하)

안녕하세요.

싸이몬 CIMON-SCADA 관련 FAQ를 소개 합니다.

CIMON-SCADA 에서 멀티 프레임을 사용하기 위해선 DesignEi.dat 파일에 멀티 프레임을 설정 해야 합니다.

설정 방법은 아래와 같습니다.

[적용방법]

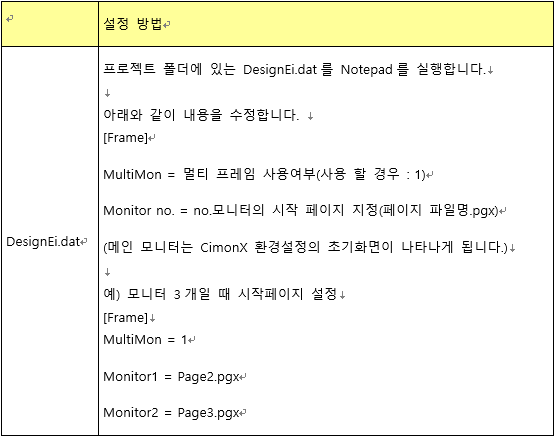

DesignEi.dat 파일 설정방법은 아래와 같습니다.

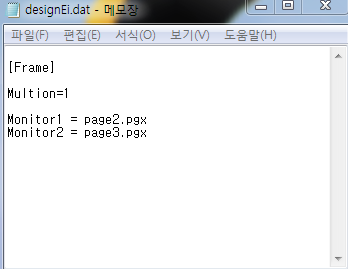

프로젝트 경로 안에 메모장으로 작성을 하고 파일 이름을 designEi.dat 파일로 저장하면 됩니다.

멀티모니터 사용을 하고 CIMONX를 실행 하면 모니터0에는 초기화면 설정 페이지

2. 모니터1에는 “page2” 모니터2에는 “page3” 화면을 보여 주는 설정 입니다.

3. 터치 동작에서 페이지 열기 동작을 설정할 때 기존에는 페이지 이름만 입력했다면 멀티 프레임에서는 페이지 이름 뒤에 프레임을 직접 지정해야 합니다.

– 모니터 2대 이상 사용시 그림 오브젝트 또는 OPENPAGE 함수 사용시에는 반드시 (페이지 이름/모니터 =모니터 위치) 작성하여야 합니다.

예제) TEST 페이지를 1번 모니터의 표시할 경우

OPENPAGE(“TEST/Multi=1”)

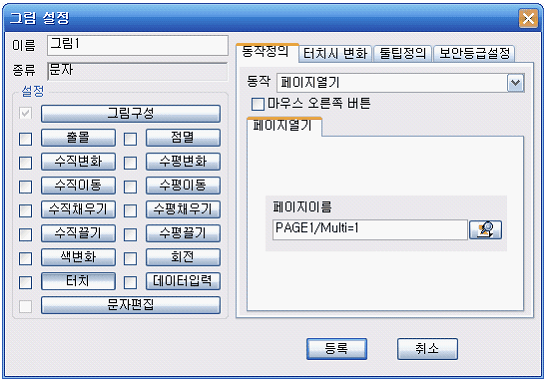

[1번 프레임에 Page1.Pax 페이지 열기]

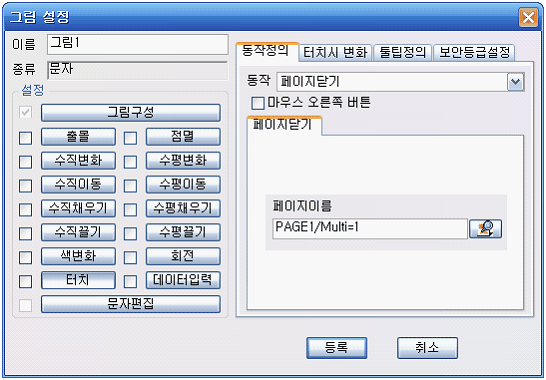

[1번 프레임에 Page1.Pgx 페이지 닫기]

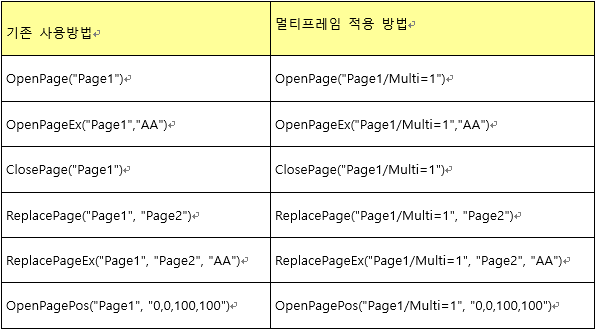

내부 함수 및 스크립트에서 멀티 프레임 기능 사용하는 방법

주의 하실 점은 스크립트에서 실행되는 함수는 활성화 된 프레임에 페이지 동작을 합니다.

일반 명령식은 프레임 명시 없이 사용하면 현재 프레임에 실행이 되지만 스크립트는 별도로 동작하는 모듈이기 때문에 사용자가 조작하는 프레임을 활성화 프레임으로 인식하게 됩니다.

위와 같은 상황일 경우 스크립트에서 프레임 명시 없이 페이지 함수를 사용하시면 잘못된 동작을 할 수 있습니다.

따라서, 스크립트에서 페이지 함수 사용은 꼭 실행 될 프레임을 명시해 주시기 바랍니다.

싸이몬 홈페이지에서 다양한 FAQ를 확인할 수 있습니다.

언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.

감사합니다.
